已建結構梁負彎矩不足該如何加固:正彎矩往下凸,負彎矩往上凸,梁板上部有荷載時,梁板的跨中彎矩向下凸,下部鋼筋受拉,這個是正彎矩。梁板的支座彎矩向上凸,上部鋼筋受拉,這個是負彎矩 即:正常樓層上加荷載比如說均布荷載,那么跨中是受正彎矩,支座處是受負彎矩不足怎么加固

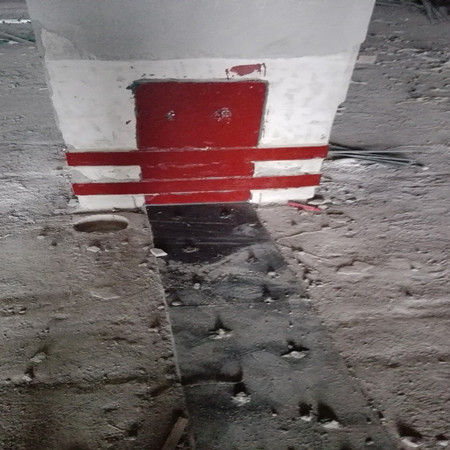

首先看負筋差多少,差的不多的話,可以在梁的支座頂面貼碳纖維,貼鋼板都行,差的多的話加大梁的高度,如果被加固的是主梁,根本就不允許調幅;如果被加固的梁是次梁,設計時本已經調幅,調幅幅度是有限的。其次,加大梁的截面寬度對提高梁的抗彎承載力是非常有限的,最好是在梁底增大截面,相當于加大梁高,因?yàn)榱嚎箯澇休d力是梁高的二次方函數,是梁寬的一次函數。但在梁底增大截面降低了室內凈高,所以貼碳纖維較好。梁負彎矩不足,也可以在梁上表面(裝飾層除掉)貼碳纖布,但要錨固到柱上。其他方法提高梁的負彎矩都影響室內空間的使用。
為抵抗負彎矩而設置的鋼筋就叫負彎矩筋,在工地上常常簡稱為“負筋”,一般來說,常碰到的負彎矩筋有兩種,一種是樓板與梁交接的地方,也就是樓板“生根”的地方,在這個地方,在樓板受力的影響下,應該是梁面受力,對樓板來說,這就是負彎矩筋,一般長度為跨過梁面1米左右;
另一種就是梁的支座處,因?yàn)榱褐Ф藘啥耸芗袅Γ诹褐ё,存在?fù)彎矩,這是一個關鍵部位,常按錨固要求放一定的負筋,在工地施工當中,這是一個很重要也很嚴格的檢查要點,它一定不能少,因?yàn)樗匾!彎矩正?fù)約定為是構件下凹為正,上凸為負(正負是上部受拉為負,下部受拉為正)。在樓板中配置負矩筋,其實就是為了防止樓板因?yàn)樽灾禺a(chǎn)生的力導致支座發生向上彎曲而設計。就像樓板當板跨大于6米的時候板中心要有一個千分之二的起拱。懸挑構件配置負彎矩筋的位置一般都在懸挑梁的位置上,向懸挑板和相反方向伸展。
負彎矩不足加固方法:
1、減少荷載。
2、縮短跨度。
3、增加梁高。
4、加固梁。

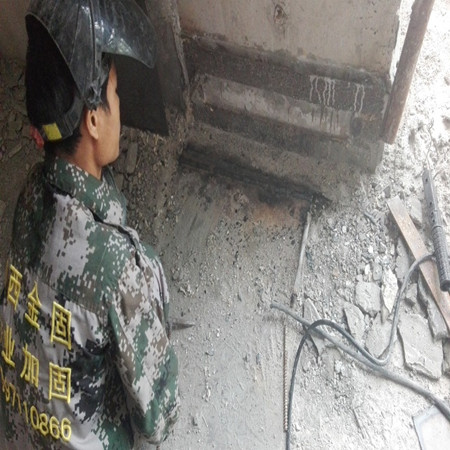

看來第四種方法,把梁進行加固。采用鋼結構進行加腋,減少支座負彎矩和跨中彎矩,然后在進行裝修梁。
